Diagrammen

Diagram met deelmodel voor de tabellen waarin de data van het tijdregistratie domein worden opgeslagen. Een deel van de tabellen in het model zullen ook worden gebruikt in de andere deelmodellen. Hierbij ontstaat een gezamenlijk model uitgewerkt in meerdere diagrammen.

Diagram met deelmodel voor de tabellen waarin de data van het vestiging domein worden opgeslagen. Een deel van de tabellen in het model zullen ook worden gebruikt in de andere deelmodellen. Hierbij ontstaat een gezamenlijk model uitgewerkt in meerdere diagrammen.

Het mappingdiagram wordt gebruikt om inzichtelijk te maken hoe de datum van een brontabel naar een doeltabel stroomt. Daarbij worden mappings gemaakt. Dit zijn lijnen vanuit welke kolom uit de brontabel verbonden is met een kolom in de doeltabel. In een aantal gevallen dienen kolommen bij de transformatie uitgesplitst of samengevoegd te worden. Hoe dit wordt gedaan is te zien in tussen elementen in het mdoel mergers en splitters genoemd. In dit diagram zien we een aantal mapping voor vestigingdata.

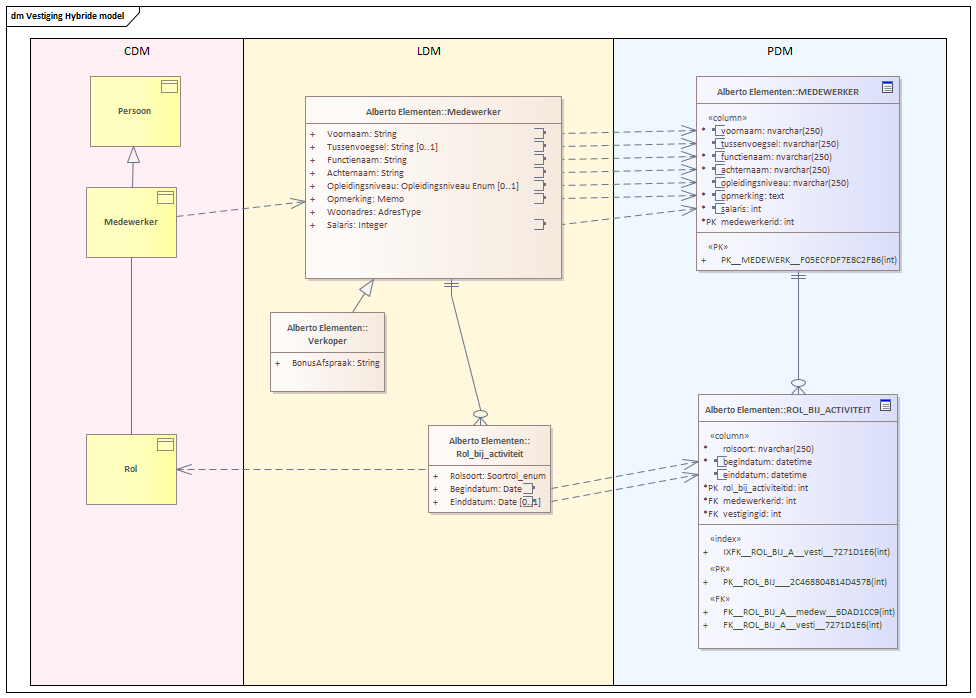

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor de tijdregistratie wordt dit geïllustreerd in een voorbeeld.

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor het tijdregistratie domein wordt dit geïllustreerd in een voorbeeld.
