Data modelleren | Alberto data modelleer case | Alberto Elementen | BestelLocatie |

BestelLocatie

Omschrijving van de locatie waar het de bestelling bezorgd moet worden. Dat kan een adres zijn maar ook een locatie zonder adres of postcode.

Package	Alberto Elementen
Auteur	Admin
Alias
Stereotypes	XSDcomplexType

Attributes

Name	Type	Cardinality	Description
LocatieAdres	AdresType	0 - 1	Adresgegevens waar bezorgd moet worden op basis van de Nederlandse adressering
LocatieLatitude	string	0 - 1	Geocoordinaat deel voor de bezorglocatie
LocatieLongitude	string	0 - 1	Geocoordinaat deel voor de bezorglocatie
Locatiebeschrijving	string	0 - 1	Eventuele toelichting bij de locatie waar bezorgd moet worden

Mappings

Name	Source	Source attribute	Target	Target attribute
LocatieAdres	BestelLocatie	LocatieAdres	BestelLocatie	LocatieAdres
LocatieLatitude	BestelLocatie	LocatieLatitude	BestelLocatie	LocatieLatitude
LocatieLongitude	BestelLocatie	LocatieLongitude	BestelLocatie	LocatieLongitude
Locatiebeschrijving	BestelLocatie	Locatiebeschrijving	BestelLocatie	Locatiebeschrijving

Diagrammen

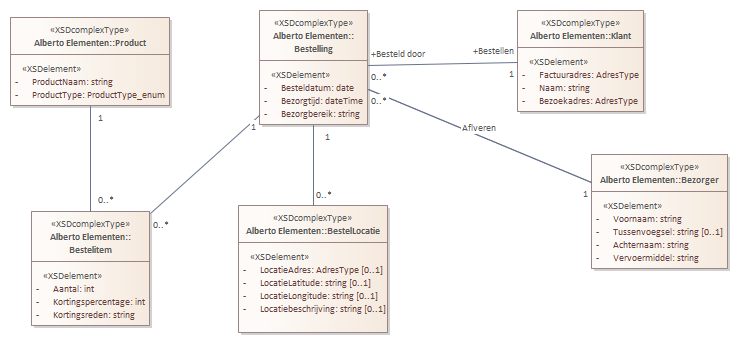

Thuisbezorging XSD

Diagram met deelmodel voor de berichten waarmee de data van het thuisbezorging domein kunnen worden uitgewisseld. Een deel van de entiteiten binnen de berichten in het model zullen ook worden gebruikt in de andere deelmodellen. Hierbij ontstaat een gezamenlijk model uitgewerkt in meerdere diagrammen.

Diagram in repository

Gekoppelde elementen

Alberto Elementen

BestelLocatie trace
