Diagrammen

Uitbreiding van het logisch datamodel voor het vestiging domein waarbij de specialisaties van de medewerker zijn omgevormd tot een model op basis van rollen die een medewerker kan uitvoeren binnen een vestiging.

Diagram met een basis logisch model van de concepten binnen het tijdregistratie domein. Dit bestaat alleen uit entiteiten, relaties en attributen.

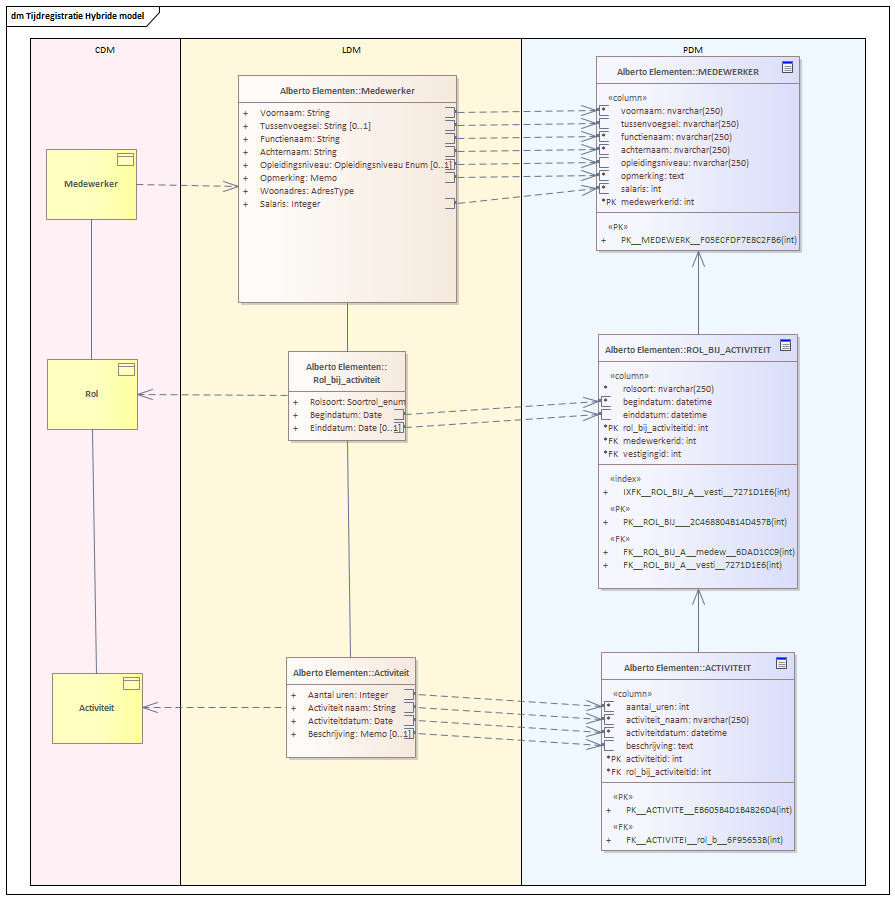

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor de tijdregistratie wordt dit geïllustreerd in een voorbeeld.

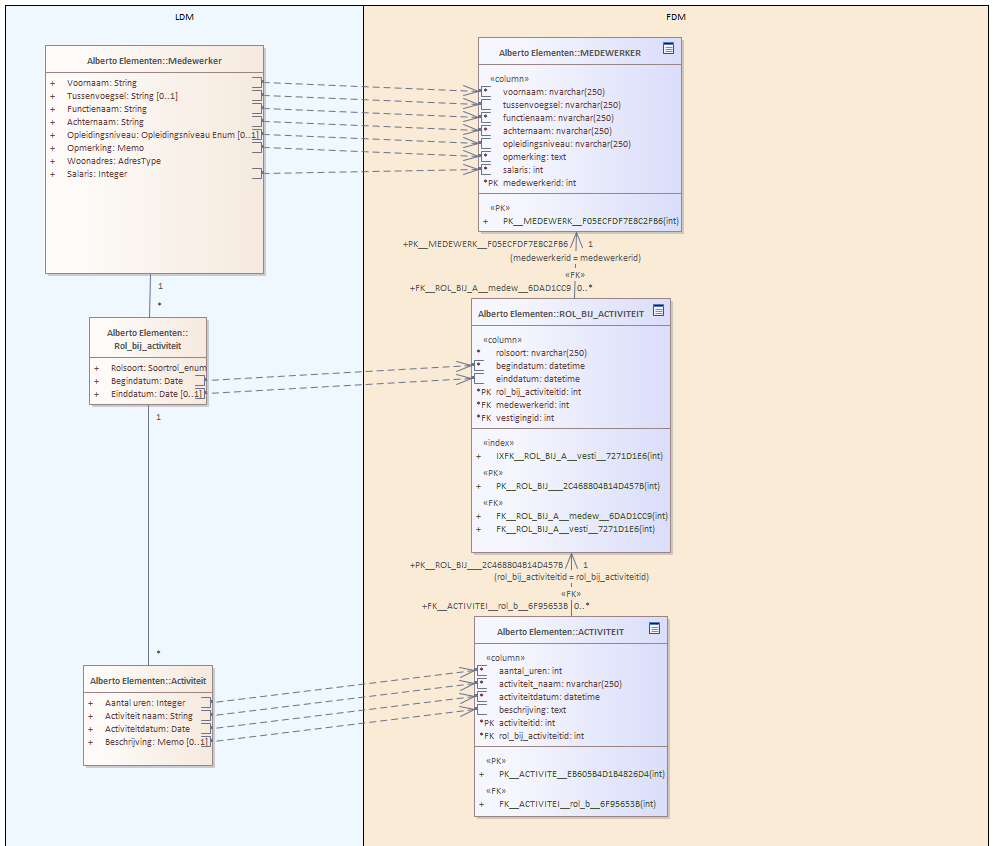

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor het tijdregistratie domein wordt dit geïllustreerd in een voorbeeld.
