Diagrammen

Diagram met deelmodel voor de tabellen waarin de data van hetthuisbezorging domein worden opgeslagen. Een deel van de tabellen in het model zullen ook worden gebruikt in de andere deelmodellen. Hierbij ontstaat een gezamenlijk model uitgewerkt in meerdere diagrammen.

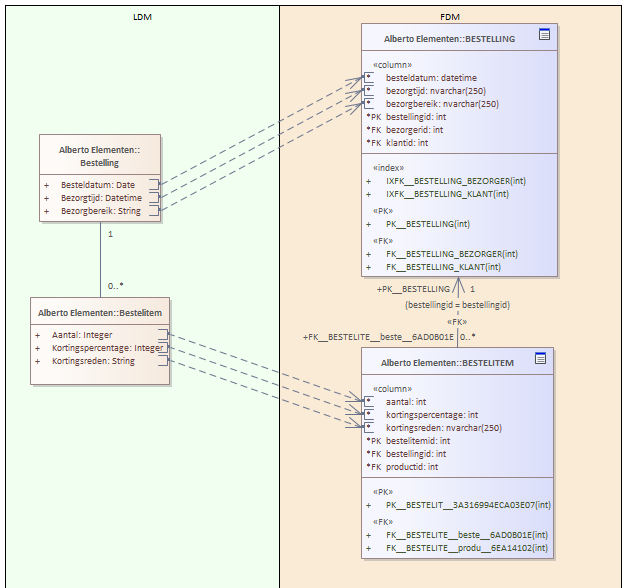

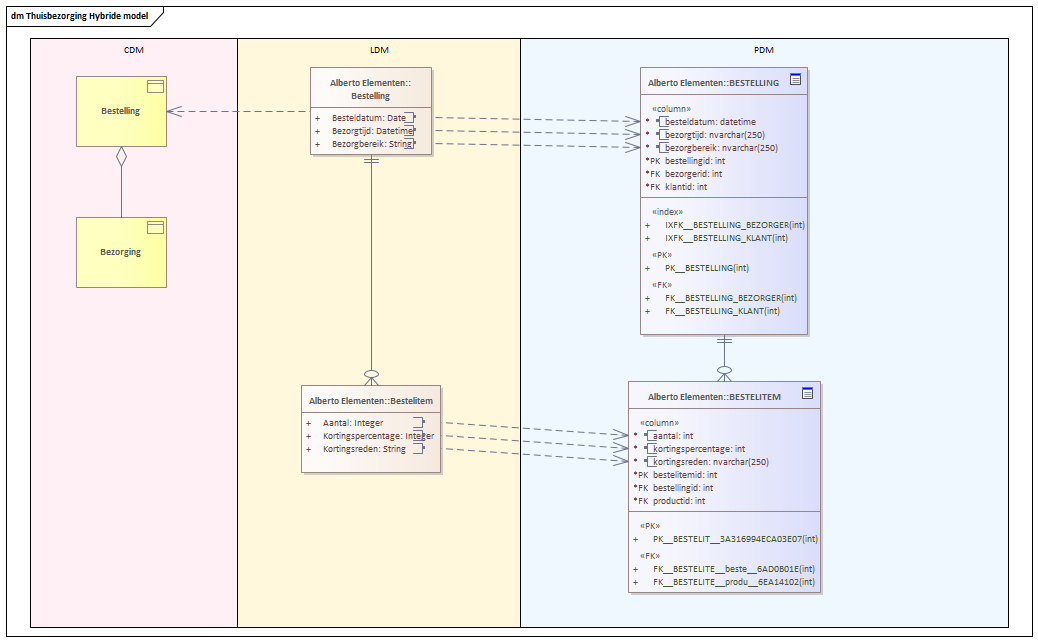

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor de thuisbezorging wordt dit geïllustreerd in een voorbeeld.

In een drielaagsdatamodel wil je graag zien hoe de drie lagen aan elkaar verbonden zijn. Voor de verbanden tussen het logische datamodel en het fysieke datamodel wil je graag met mappings laten zien op welke wijze het logische datamodel in de tabellen of berichten in het fysieke datamodel aan elkaar verbonden zijn. In een mapping die je dat op attribuut - kolom niveau. In dit diagram voor de thuisbezorging wordt dit geïllustreerd in een voorbeeld.
