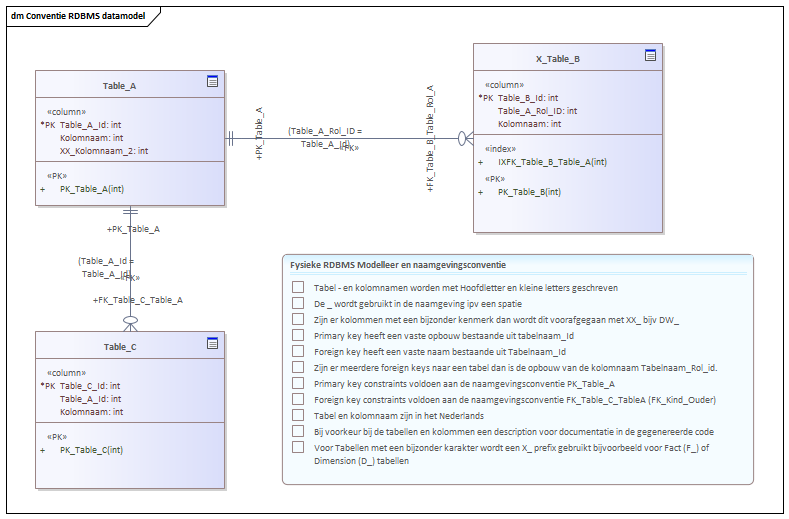

Dit diagram is een viewpoint voor het uitwerken van een fysieke datamodel voor SQL-Server RDBMS.Dit viewpoint geeft aan welke tabellen, constraints en kolommen gebruikt kunnen worden binnen het opstellen van een RDBMS data model.
Voor het RDBMS datamodel gelden een paar uitgangspunten:
- Fysiek datamodel is voor de ICT (Database specialisten)
- Van het Fysiek datamodel kunnen SQL DDL statements gegenereerd worden
- Naamgevingsconventies voor het database platform (SQL Server/Oracle) gelden als basis voor de Naamgevingsconventies
- Op de associaties worden de database details voor de verwijzende en primaire sleutels getoond.
