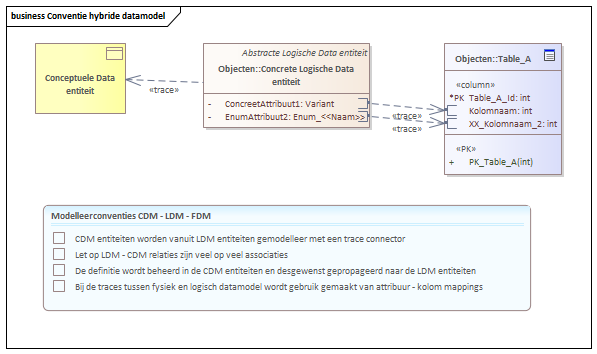

Dit diagram is een viewpoint voor het uitwerken van een logisch datamodel.Dit viewpoint geeft aan welke soorten objecttypen en connectortypen gebruikt kunnen worden binnen het opstellen van een logisch data model.
Voor het logisch datamodel gelden een paar uitgangspunten:
- Logisch data model is voor alle stakeholders (ICTers en niet-ICTers en dient begrepen te worden door alle stakeholders na een toelichting van het metamodel.
- Logisch data model is uitgewerkt in UML Class Modeling.
- Voor het logisch data model wordt alleen de stereotypen Class en Enumeratie gebruikt.
- Het logisch model heeft een hiërarchische structuur gebaseerd op abstracte en concrete entiteiten met een specialisatie connector.
- Voor een logisch domein kunnen als dit de complexiteit verlaagd meerdere diagrammen gemaakt worden.
- Het logische model wordt gerelateerd aan het bovenliggende conceptuele model en aan de onderliggende fysieke datamodellen. Zie hiervoor het hybride meta datamodel.
